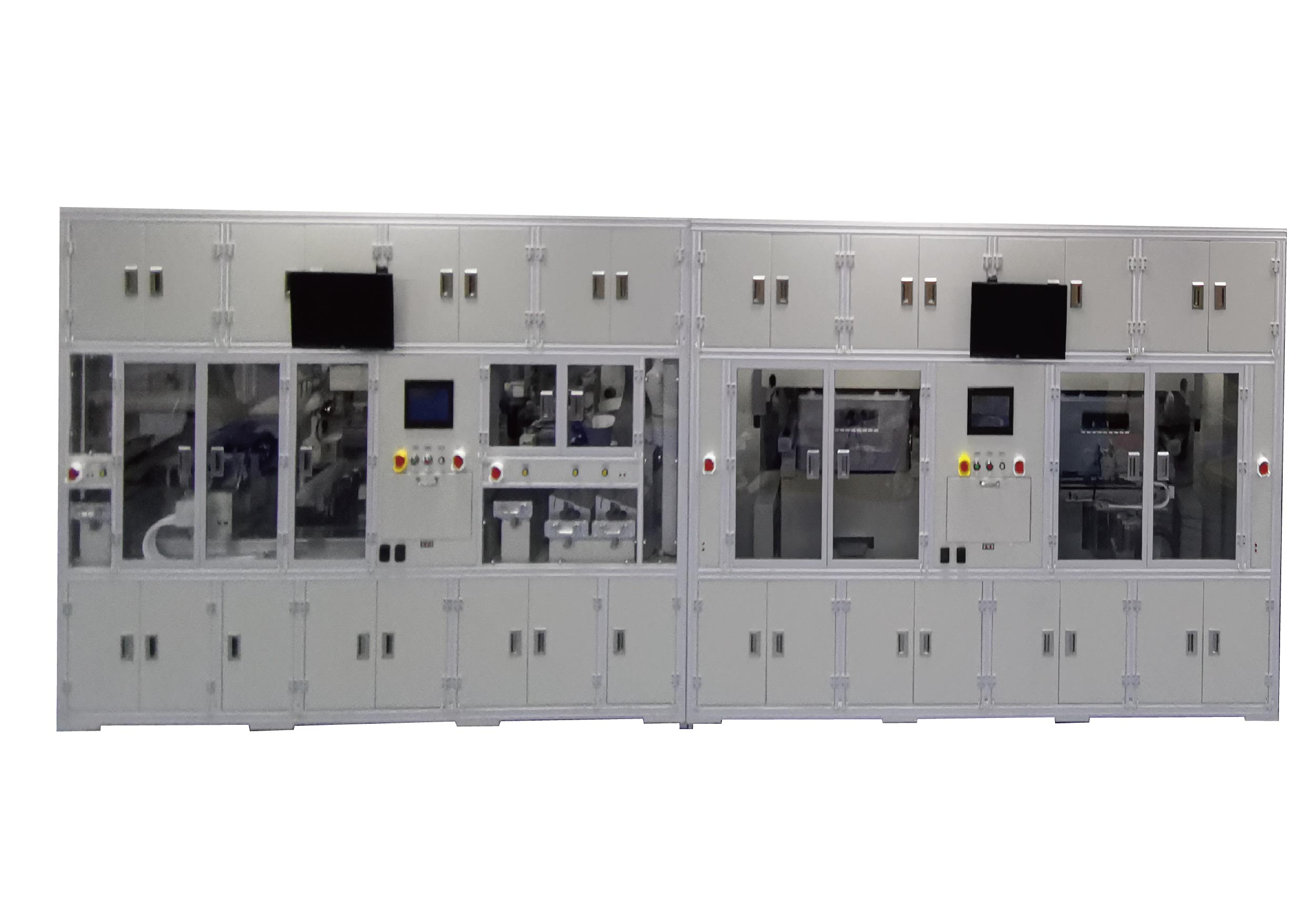

全自動RFA貼合設備
【設備簡介】
設備主要應用CG Panel與散熱膜貼合；可兼容折疊柔性屏制程，實現Panel與SUS全自動貼附。采用連線及自動上下料作業方式，全自動撕膜，實現自動生產，生產效率高。CCD對位，高速，穩定，高精度，USC/Plasma清潔，有效去除異物，提高生產良率。
【設備特點】
◆采用高分辨率CCD+校正平臺系統實現自動對位校正，貼合精度高；
◆無需更換治具，兼容5"-8"產品（8"-10" 產品）；
◆采用全閉環控制系統，斷電后外力改變位置，設備可自動調整回原位；
◆產品FPC可任意形態，不受影響；
◆可對應2D 2.5D 3D，2曲，四曲。
產品概述
| 設備用途 | CG+散熱膜貼合（Panel+SUS貼合） | ||||
| 產品要求 | 2D 2.5D 3D | ||||
| 適應產品尺寸 | 5"-10" | ||||
| 貼合精度 | 2D ±100um 3D ±150um | ||||
| TT | 3.5S 5"-8" 8S 8"-10" | ||||
| 貼合良率 | ≧99.5% | ||||
| 設備駕動率 | ≧98% | ||||
| 貼合方式 | 滾輪貼合/推塊貼合 | ||||
| 貼合環境 | 無塵室大氣 | ||||
| 上料方式 | CG上游設備/散熱膜Z字型疊料 | ||||
| 對位方式 | CCD+校正平臺 | ||||
| 撕膜方式 | 料帶剝離 | ||||
| Pass line | 1050±50mm | ||||
| 外觀尺寸 | （L）8300mm * （W）3200mm * （H）2500mm | ||||
| 人機界面 | 雙10.4寸彩屏+雙22寸LCD顯示器 | ||||
| 供電規格 | 3Φ208V 50/60HZ&3Φ220V 50/60HZ | ||||
| 氣壓源 | CDA≧0.5～0.7 Mpa,過濾精度：5μm 流量：≥800 L/Min | ||||
| 吸附真空 | ≦ - 60 Kpa ; 680L /min | ||||
| 設備重量 | 約8T | ||||
