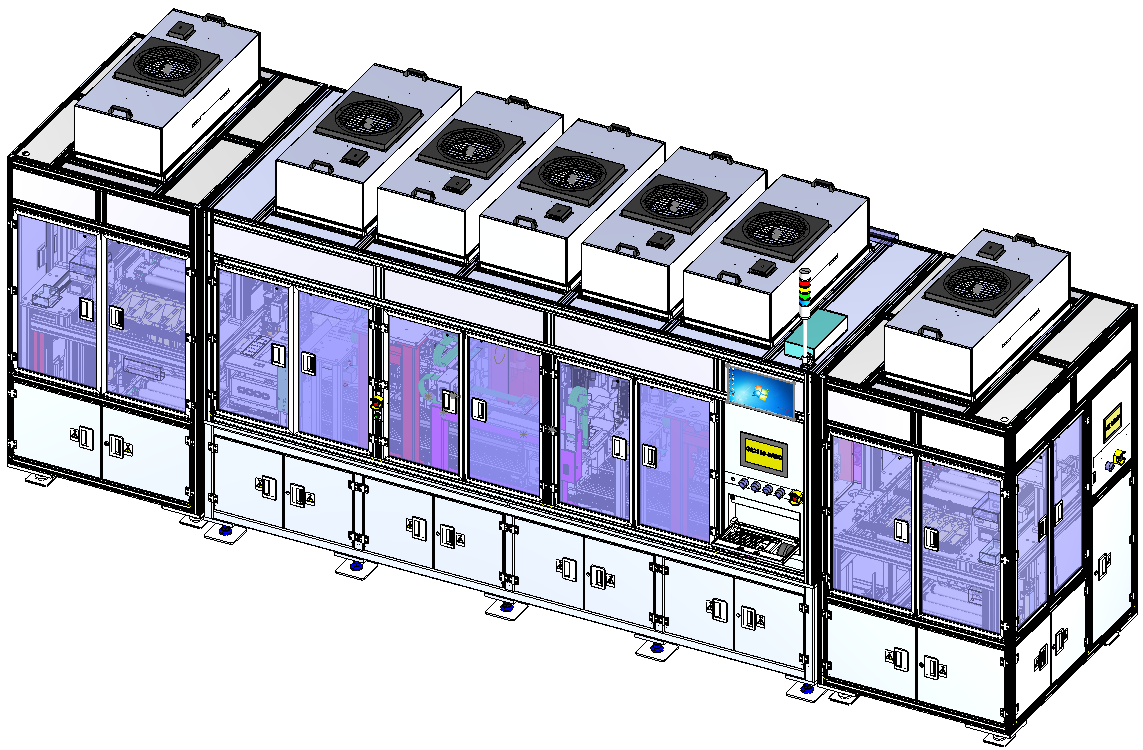

全自動Glass貼合設備
【設備簡介】
設備應用于折疊柔性屏制程，實現Panel與Glass、Panel與PF全自動貼附,采用全自動上下料作業，全自動撕膜，實現自動生產，生產效率高,CCD對位，高速，穩定，高精度,USC清潔，有效去除異物，提高生產良率。
【設備特點】
◆采用高分辨率CCD+校正平臺系統實現自動對位校正，貼合精度高；
◆無需更換治具，兼容3-8寸產品；
◆采用全閉環控制系統，斷電后外力改變位置，設備可自動調整回原位；
◆產品FPC可任意形態，不受影響；
◆可對應凹形產品。
產品概述
| 設備用途 | （CF+Panel+OCA+SUS貼合）半成品+Glass+PF膜 | ||||
| 產品要求 | / | ||||
| 適應產品尺寸 | 3"-8" | ||||
| 貼合精度 | ±100um | ||||
| TT | 單機≦6S | ||||
| 貼合良率 | ≧99.5% | ||||
| 設備駕動率 | ≧96% | ||||
| 貼合方式 | 弧面上偏貼 | ||||
| 貼合環境 | 無塵室大氣 | ||||
| 上料方式 | 全自動 | ||||
| 對位方式 | CCD+校正平臺 | ||||
| 撕膜方式 | 滾輪+雙面膠夾持撕膜（無膠帶撕膜） | ||||
| Pass line | 1100±50mm | ||||
| 外觀尺寸 | （L）6240mm * （W）1500mm * （H）2500mm | ||||
| 人機界面 | 雙10.4寸彩屏+雙17寸LCD顯示器 | ||||
| 供電規格 | 3Φ208V 50/60HZ&3Φ220V 50/60HZ | ||||
| 氣壓源 | CDA≧0.5～0.7 Mpa,過濾精度：5μm 流量：≥200 L/Min | ||||
| 吸附真空 | ≦ - 60 Kpa ; 280L /min | ||||
| 設備重量 | 約5.2T | ||||
